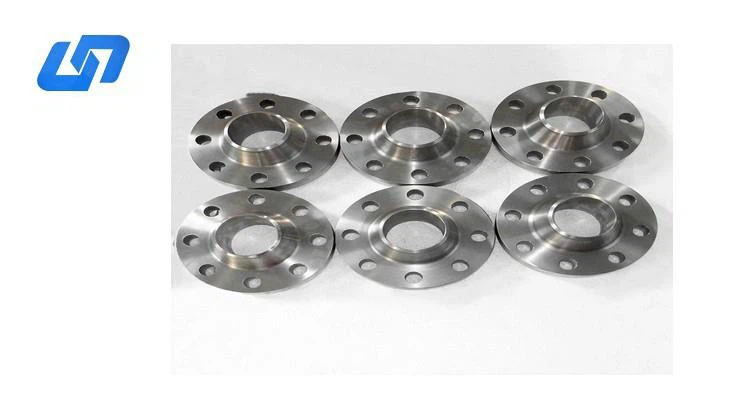

Titanium svejsehalsflanger klasse 150
Materialekvalitet: Gr2 GR5 Gr7 Gr12
Standard: ANSI B16.5, JIS B2220, DIN2627-2628
Størrelse: 1/2"~ 60"NB NPS 1/2 - NPS 24 (DN 10 - 2000)
Trykklasse: Klasse 150#
Flangeoverflade: RF
Produkt introduktion
Titanium svejsehalsflanger har hovedsageligt højere stivhed og bæreevne af halsflanger. Dens formål er at overføre trykket fra rørledningen og derved reducere flangens højspændingskoncentration stødsvejseflange, også kendt som højhalsflange. Titanium svejsehalsflangen er velegnet til højtryks- og temperatur lejligheder. De vigtigste produktionsprocesser er integreret smedning, smedning, presning, støbning, valsning og så videre. Det vigtigste udstyr til fremstilling af titanium WNRF-flange er en drejebænk, boremaskine, CNC-værktøjsmaskiner og så videre. Og RF refererer til dens overflade. Anvendelser omfatter kedeltrykbeholdere, olie, kemisk industri, skibsbygning, farmaceutisk, metallurgi, maskineri, stempling af albuefødevarer og andre industrier.
Specifikation af klasse 150 titanium flanger
Materialekvalitet: Gr2 GR5 Gr7 Gr12
Standard: ANSI B16.5, ASTM B16.5, ASME B16.47, JIS B2220, DIN2627-2628,
AWWA ASTM A182, OG ASME SA182
Størrelse: 1/2"~ 60"NB NPS 1/2 - NPS 24 (DN 10 - 2000)
Trykklasse: Klasse 150#
Flangeoverflade: RF
Dimensionen er som nedenfor
Rør Normal Diam. | O.D. | Tyk | Længde | Diam. af | Hub | Hævet | Diam. af | Antal af | Diam. af | Diam. af | Filet |
tomme | O | C | Y | X | A | R | BD | BN | BH | DB | r1 |
26" | 870 | 68.3 | 120.7 | 676.1 | 660.4 | 749.3 | 806.5 | 24 | 35.1 | 1 1/4 | 9.7 |
28" | 927.1 | 71.4 | 125.5 | 726.9 | 711.2 | 800.1 | 863.6 | 28 | 35.1 | 1 1/4 | 11.2 |
30" | 984.3 | 74.7 | 136.7 | 781.1 | 762 | 857.3 | 914.4 | 28 | 35.1 | 1 1/4 | 11.2 |
32" | 1060.5 | 81 | 144.5 | 831.9 | 812.8 | 914.4 | 977.9 | 28 | 41.1 | 1 1/2 | 11.2 |
34" | 1111.3 | 82.6 | 149.4 | 882.7 | 863.6 | 965.2 | 1028.7 | 32 | 41.1 | 1 1/2 | 12.7 |
36" | 1168.4 | 90.4 | 157.2 | 933.5 | 914.4 | 1022.4 | 1085.9 | 32 | 41.1 | 1 1/2 | 12.7 |
38" | 1238.3 | 87.4 | 157.2 | 990.6 | 965.2 | 1073.2 | 1149.4 | 32 | 41.1 | 1 1/2 | 12.7 |
40" | 1289.1 | 90.4 | 163.6 | 1041.4 | 1016 | 1124 | 1200.2 | 36 | 41.1 | 1 1/2 | 12.7 |
42" | 1346.2 | 96.8 | 171.5 | 1092.2 | 1066.8 | 1193.8 | 1257.3 | 36 | 41.1 | 1 1/2 | 12.7 |
44" | 1403.4 | 101.6 | 177.8 | 1143 | 1117.6 | 1244.6 | 1314.5 | 40 | 41.1 | 1 1/2 | 12.7 |
46" | 1454.2 | 103.1 | 185.7 | 1196.8 | 1168.4 | 1295.4 | 1365.3 | 40 | 41.1 | 1 1/2 | 12.7 |
48" | 1511.3 | 108 | 192 | 1247.6 | 1219.2 | 1358.9 | 1422.4 | 44 | 41.1 | 1 1/2 | 12.7 |
50" | 1568.5 | 111.3 | 203.2 | 1301.8 | 1270 | 1409.7 | 1479.6 | 44 | 47.8 | 1 3/4 | 12.7 |
52" | 1625.6 | 115.8 | 209.6 | 1352.6 | 1320.8 | 1460.5 | 1536.7 | 44 | 47.8 | 1 3/4 | 12.7 |
54" | 1682.8 | 120.7 | 215.9 | 1403.4 | 1371.6 | 1511.3 | 1593.9 | 44 | 47.8 | 1 3/4 | 12.7 |
56" | 1746.3 | 124 | 228.6 | 1457.5 | 1422.4 | 1574.8 | 1651 | 48 | 47.8 | 1 3/4 | 12.7 |
58" | 1803.4 | 128.5 | 235 | 1508.3 | 1473.2 | 1625.6 | 1708.2 | 48 | 47.8 | 1 3/4 | 12.7 |
60" | 1854.2 | 131.8 | 239.8 | 1559.1 | 1524 | 1676.4 | 1759 | 52 | 47.8 | 1 3/4 | 12.7 |
Funktioner
Det er meget udbredt i forskellige industrier, herunder petrokemisk, olie og gas, elproduktion, bulkvæsketransport, kemikalier, farmaceutiske produkter, pulp- og papirfremstilling, tekstiler og andre. Vores fremstillet i overensstemmelse med internationale standarder. Og alle pakker følger standard eksportemballage. Indersiden er fyldt i skumfilm for at beskytte varer for at sikre, at der ikke er nogen skade under transport. Alle titanium svejsehalsflanger er mærket med Grade, Lot No, Size, Degree og vores varemærke. På specielle ønsker kan vi også lave specialmærkning på titanium WNRF flange. For eksempel mærkede vi Grade 2 DN80 titanium WNRF flanger 20221025 på Klasse 150 titanium flange.
Populære tags: Titanium svejsning hals flanger; Titanium WNRF flange; Klasse 150 titanium flanger
